VGSTUDIO MAX软件中“深度分割”模块与金属伪影

一、工业CT的“阿喀琉斯之踵”

在现代制造业中，工业CT(计算机断层扫描)是一种常用的无损检测技术。它能在不破坏样品的情况下透视样品，重建出零件内部的三维结构，从而发现裂纹、气孔等缺陷。

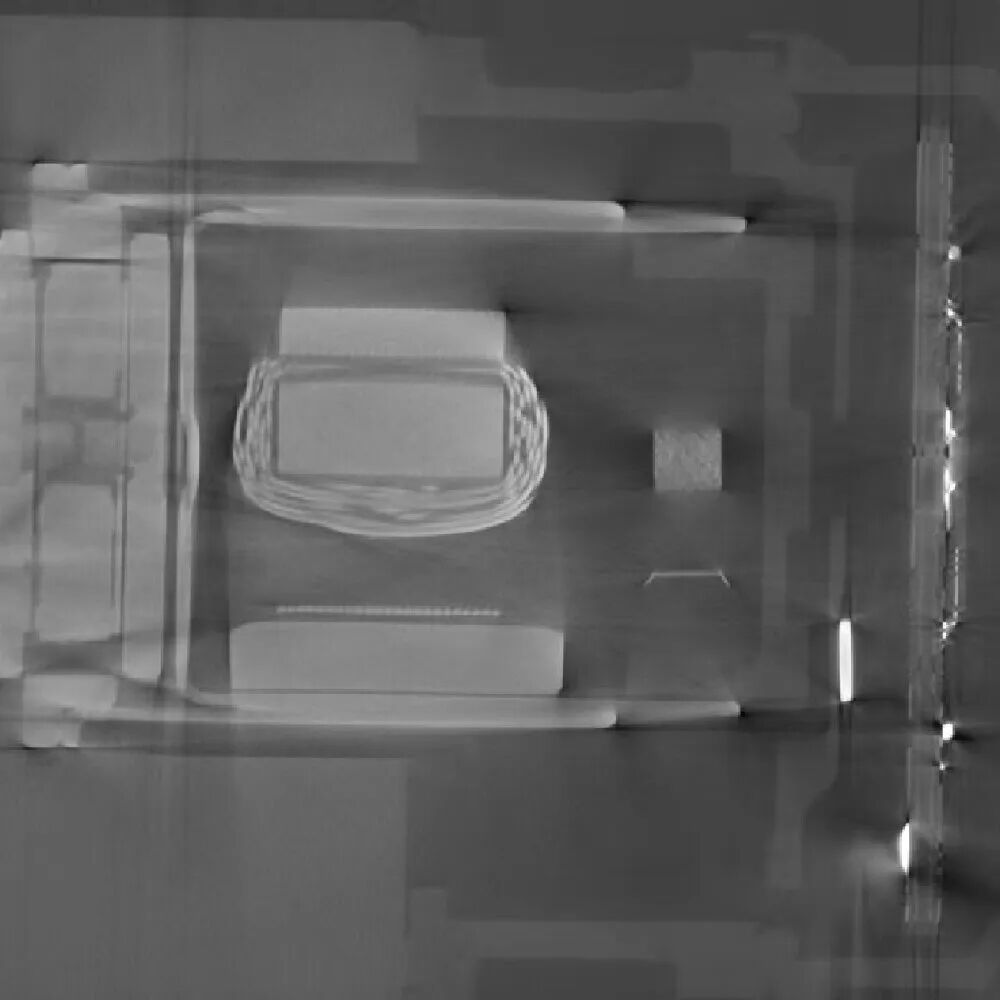

然而，当扫描对象中包含金属部件时，CT就会遇到一个棘手的问题——金属伪影。由于金属密度高、X射线衰减剧烈，重建后的图像上会出现大量明亮的条纹，从金属边缘向外辐射，像太阳光一样，把周围的塑料、陶瓷等结构遮得模糊不清。这种伪影不仅影响尺寸测量，更会掩盖金属附近的关键缺陷，给质量检测带来很大困扰。

传统上，工程师主要靠设置灰度阈值来分离金属区域——比如认为灰度高于某个值的体素就是金属。这种方法在形状简单、对比度高的场景下还能用，但遇到复杂几何、低对比度或者严重伪影时，常常失灵。而且每次换一个产品，都需要手动调整参数，非常依赖经验。

二、深度学习登场：让AI学会“找金属”

2026年2月，在奥地利林茨召开的第15届国际工业CT会议(iCT 2026)上，来自Hexagon Manufacturing Intelligence的研究团队(Patrick Fuchs、Florian Rieger等)发表了一项新成果。他们没有急着去“消除”伪影，而是先让AI学会一件事：准确识别出CT图像中金属区域的位置。

研究团队采用了3D U-Net这一深度学习架构。它最初用于医学图像分割，擅长处理3D数据，既能捕捉大范围的轮廓，又能保留细微的边缘信息。通过大量标注数据的学习，模型可以自动提取金属区域的特征，不再需要人工设定灰度阈值。

三、训练数据的来源：自己造样品

训练一个可靠的AI模型，最关键的往往是数据——尤其需要每个体素都被精确标注“是金属”或“不是金属”。但工业零件涉及客户的设计图纸，直接使用真实产品的CAD模型存在知识产权风险。

研究团队他们自己设计并制造了一个模拟连接器样品。样品中包含钢针、铝针和塑料基体，材料组合与真实产品一致，但不属于任何客户的零件，因此没有知识产权问题。然后，他们用这个样品进行高质量CT扫描，并利用样品的CAD模型自动生成精确的“地面真值”标注。

为了模拟产线上的各种恶劣条件，他们还主动降低了扫描质量——减少投影数量、添加噪声、降低空间分辨率等，生成了不同质量等级的CT数据集。这样一来，AI在训练阶段就见过了“完美扫描”和“烂扫”，在真实产线上遇到低质量数据时也能保持稳健。

四、与传统方法的对比：优势明显

研究团队将训练好的深度学习模型与传统的多Otsu阈值分割方法进行了对比。结果显示：

- 鲁棒性更强：在高噪声、低对比度或严重伪影的情况下，传统方法常常失效，而深度学习模型依然能比较准确地分割出金属区域。

- 适应性更好：传统方法换一个产品就要重新调参数，深度学习模型一旦训练完成，可以自动处理新的扫描数据，无需人工干预。
- 精度更高：尤其在金属与塑料灰度相近的区域，深度学习能利用形状和纹理信息做出更准确的判断。

五、从实验室到产线：已经落地应用

Hexagon公司已经将这项技术集成到其商业软件VGSTUDIO MAX的“深度分割模块”中。工业用户不需要自己写代码，只需导入CT扫描数据，AI就能在十几秒到二十秒内自动完成金属区域的分割。据Hexagon公布的案例，处理一个复杂连接器的时间从原来的数小时缩短到秒

更重要的是，这项技术使得产线在线全检成为可能。传统方法难以处理快速扫描带来的低质量数据，而深度学习方法即使在投影数量减半、噪声增加的情况下仍然可靠。这意味着每根连接器、每个零部件都可以实时检测，而不只是抽检几个。

六、为什么不直接消除伪影?

你可能会有疑问：为什么不训练一个AI直接消除伪影，而是先做分割?研究团队特意在论文中强调了一个风险——幻觉特征。所谓幻觉，就是AI在伪影遮盖的区域“脑补”出一些实际上并不存在的结构。在工业检测中，这非常危险：漏掉真缺陷或者把假缺陷当成真的，都会造成严重后果。
相比之下，只让AI回答“这里是不是金属”是一个相对简单、可验证的任务，不容易产生幻觉。等金属区域被准确定位之后，再结合传统方法去消除伪影，既安全又高效。这种“AI辅助+传统方法兜底”的思路，比“AI包办一切”更稳妥。

七、总结

这项技术的核心价值在于：让AI在CT图像中，把被金属伪影“藏起来”的金属区域准确定位出来。它不急于消除伪影，而是先学会“认出”金属在哪，从而避免AI瞎脑补的风险。训练时，团队自己造样品、自己加噪声，让AI见惯了各种“烂图”，所以产线上扫得再糙也能扛住。传统方法每次调参要几分钟，AI十几秒自动搞定。目前该技术已集成到Hexagon的商业软件中，真正用于连接器、汽车零件等产品的质检线上。一句话：AI不替人做决定，但帮人把底牌看清，AI成为了工程师的得力助手。如果您也想了解VGSTUDIO MAX软件，欢迎您联系泰琛测试，我们提供VGSTUDIO MAX软件销售培训等各项服务。我们经验丰富的应用专家能协助您轻松上手使用VGSTUDIO MAX，为您的工作极大提高生产率。
